2022/09 Fabrication d’une frette porte – disque Bannie11


 2022/09 Fabrication d’une frette porte – disque

Aller en bas
+5
laugexx
bugsy
isole
nico54
MacPepR
9 participants
AuteurMessage
MacPepR
PILOTE SUPERBIKE
MacPepR


Masculin Moto actuelle : : 600 CBR 07, RD/LC 85, TZ 80 & 92
Nombre de messages : 1155
Age : 63
Localisation : Arnouville lès Gonesse
Date d'inscription : 17/12/2009

2022/09 Fabrication d’une frette porte – disque Empty
MessageSujet: 2022/09 Fabrication d’une frette porte – disque   2022/09 Fabrication d’une frette porte – disque EmptyDim 2 Oct - 11:10

Il est arrivé ce qui suit : un bras oscillant de Triumph sportive (Daytona 675 ou une bête du genre), une magnifique et très légère roue issue d’une vraie Moto2 de GP, un disque de frein et une piste de contrôle de traction.
2022/09 Fabrication d’une frette porte – disque Ph01_i61

Le propriétaire a étudié la pièce qui servira de liaison entre le moyeu de la roue et le disque. Il a fait un prototype en impression 3D (jaune en bas à gauche).
2022/09 Fabrication d’une frette porte – disque Ph02_i58

Cette pièce serait fonctionnelle et montable, mais dans quel matériau pour résister aux efforts qui l’attendent avec seulement 2 mm d’épaisseur ?2022/09 Fabrication d’une frette porte – disque Ph03_c12


2022/09 Fabrication d’une frette porte – disque Ph04_c12

On va donc partir sur des choses connues : de l’alu parmi les plus costauds et des épaisseurs allant de 5 à 7 mm , partout.2022/09 Fabrication d’une frette porte – disque Ph05_i61


C’est parti avec l’ébauche de l’alésage central.
2022/09 Fabrication d’une frette porte – disque Ph06_i63

Diamètre de centrage du disque terminé.
2022/09 Fabrication d’une frette porte – disque Ph07_i60

2022/09 Fabrication d’une frette porte – disque Ph08_i57

Alésage qui va venir sur les portées de disque de la roue.2022/09 Fabrication d’une frette porte – disque Ph09_i53


Retournement puis réalisation d’un plus grand alésage destiné à passer autour du moyeu.2022/09 Fabrication d’une frette porte – disque Ph10_i53

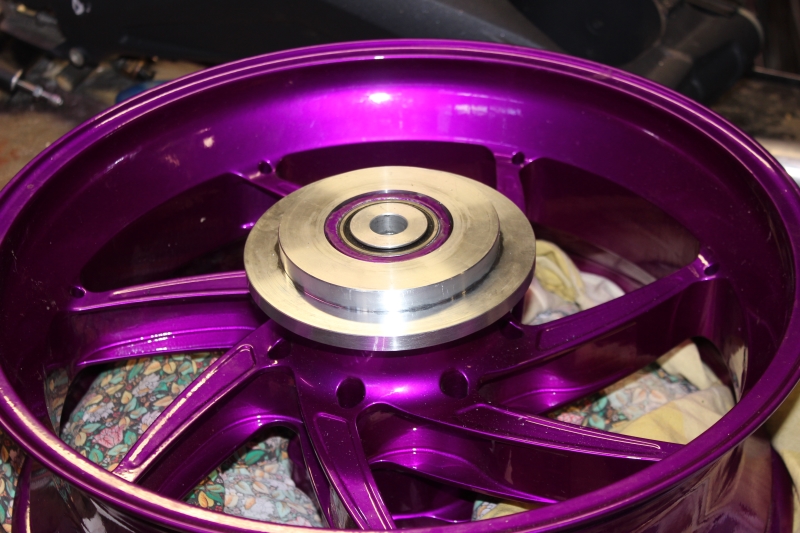

Essai en place sur la roue.
2022/09 Fabrication d’une frette porte – disque Ph11_i52

Perçage et taraudage des diverses fixations.
2022/09 Fabrication d’une frette porte – disque Ph12_i50


Retrait des pattes de fixations intérieures de la piste de CT et utilisation du même diamètre de centrage que pour le disque. Il faudra traiter le problème de sa fixation.2022/09 Fabrication d’une frette porte – disque Ph13_i49


Telle quelle, la pièce serait fonctionnelle. Le destinataire la trouve un peu tristouille esthétiquement et se dit à juste titre qu’après avoir mis une roue super légère, ce serait dommage d’installer une frette de disque non allégée.
Dans la suite on va donc découper « en marguerite » l’extérieur selon les hachures bleues et retirer un peu de matière là où c’est possible, notamment selon les hachures rouges.
2022/09 Fabrication d’une frette porte – disque Ph14_i47

Un petit coup de tournage à l’endroit désigné par le doigt : moins 18 g
2022/09 Fabrication d’une frette porte – disque Ph15_i42

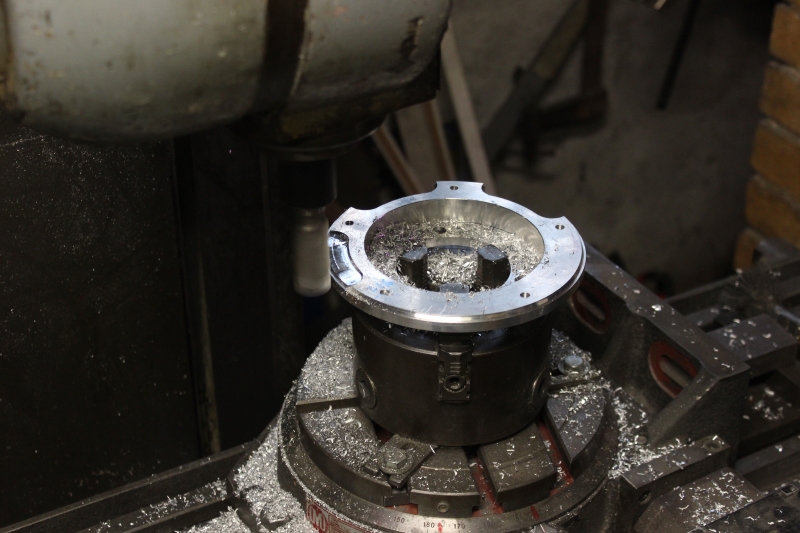

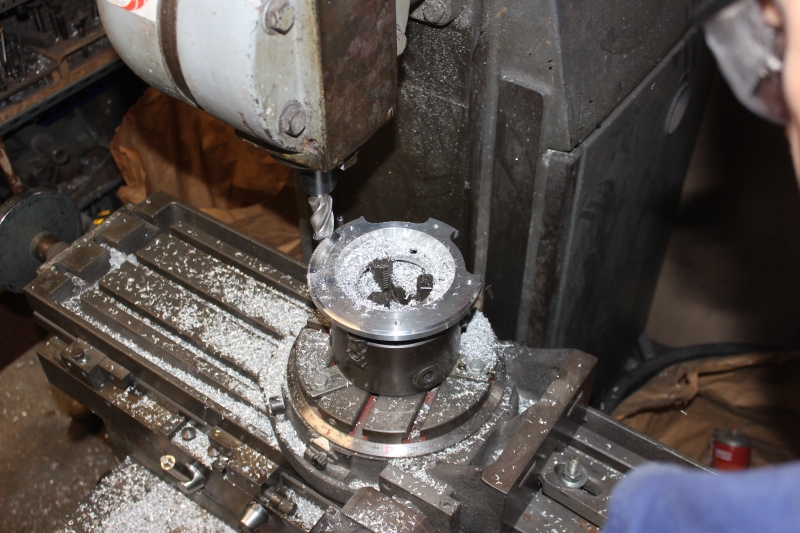

Plus long, usiner les pétales de la marguerite extérieure : moins 133 g
2022/09 Fabrication d’une frette porte – disque Ph16_i42

2022/09 Fabrication d’une frette porte – disque Ph17_i42

2022/09 Fabrication d’une frette porte – disque Ph18_i28

2022/09 Fabrication d’une frette porte – disque Ph19_i27

Creusement de rainures au centre : moins 29 g. Sauf que plus ça va, moins on allège mais en y passant quasiment toujours autant de temps. On arrête donc les frais d’allègement par là.
2022/09 Fabrication d’une frette porte – disque Ph20_i26


Cependant, on va faire d’une pierre deux coups avec les fixations de la piste de CT. Sur la photo suivante, des encoches pour loger des têtes de vis type « BTR » ont été usinées. Le cliché montre le pointage des trous taraudés qui recevront les vis.
2022/09 Fabrication d’une frette porte – disque Ph21_i23

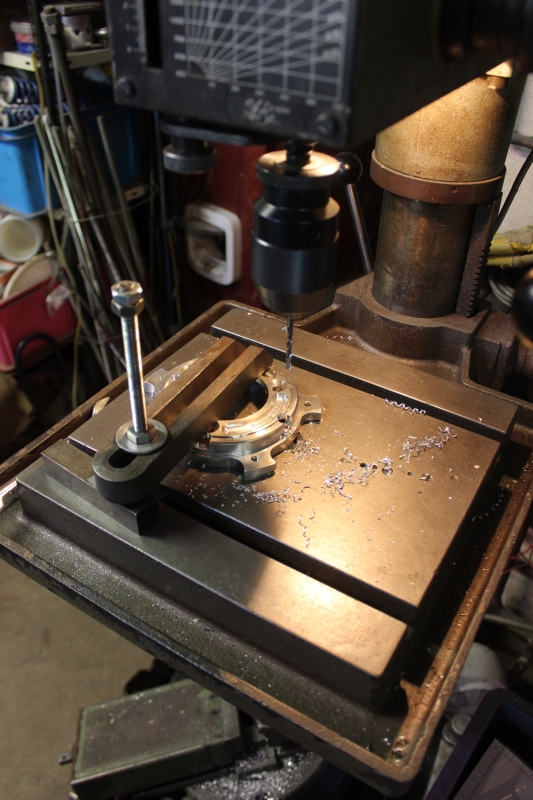

Perçage.
2022/09 Fabrication d’une frette porte – disque Ph22_i22

Taraudage
2022/09 Fabrication d’une frette porte – disque Ph23_i24


Résultat, ça passe au mm : trou taraudé diamètre 5 dans 7 mm de métal au plus étroit.2022/09 Fabrication d’une frette porte – disque Ph24_i22


Dernière pesée : moins 16 g par rapport à l’étape précédente.
2022/09 Fabrication d’une frette porte – disque Ph25_i18


Petite comparaison visuelle entre le proto et la pièce définitive.
2022/09 Fabrication d’une frette porte – disque Ph26_i17


L’ensemble vu du côté intérieur de la roue. Les vis entre disque et frettes sont dans des taraudages, la photo montre les contre-écrous qui les empêchent de se desserrer.
2022/09 Fabrication d’une frette porte – disque Ph27_i16

La piste de CT tenue par ses vis.
2022/09 Fabrication d’une frette porte – disque Ph28_i17


Montage de l’ensemble sur le bras oscillant.
2022/09 Fabrication d’une frette porte – disque Ph29_i17


Ca passe vraiment au mm partout, il a même fallu creuser un peu l’intérieur du porte-étrier. Encore quelques grammes de gagnés.
2022/09 Fabrication d’une frette porte – disque Ph30_i16


Côté chaîne, c’est limite aussi entre les goujons de couronne et l’intérieur de la main de bras oscillant.
2022/09 Fabrication d’une frette porte – disque Ph31_i14

Defré, joebarteam113, MY 675, TOTO #71, syl20, Helston et mach4 aiment ce message

Revenir en haut Aller en bas
nico54
pilote MOTO2
nico54


Masculin Moto actuelle : : Hornet !
Nombre de messages : 359
Age : 31
Localisation : Nancy
Date d'inscription : 25/05/2020

2022/09 Fabrication d’une frette porte – disque Empty
MessageSujet: Re: 2022/09 Fabrication d’une frette porte – disque   2022/09 Fabrication d’une frette porte – disque EmptyDim 2 Oct - 12:28

Il y a déjà quelques heures de boulot là .... Bravo
Revenir en haut Aller en bas
isole
pilote MOTO2
isole


Masculin Moto actuelle : : Zx6r 2005
Nombre de messages : 571
Age : 36
Localisation : Moselle
Date d'inscription : 24/10/2009

2022/09 Fabrication d’une frette porte – disque Empty
MessageSujet: Re: 2022/09 Fabrication d’une frette porte – disque   2022/09 Fabrication d’une frette porte – disque EmptyDim 2 Oct - 20:49

Le boulot est impressionnant et le gain de poids est remarquable
Revenir en haut Aller en bas
bugsy
PILOTE MOTOGP
bugsy


Masculin Nombre de messages : 2082
Age : 46
Localisation : contes
Date d'inscription : 24/09/2007

2022/09 Fabrication d’une frette porte – disque Empty
MessageSujet: Re: 2022/09 Fabrication d’une frette porte – disque   2022/09 Fabrication d’une frette porte – disque EmptyDim 2 Oct - 21:39

J'adore la couleur de la jante  Smile

Et le boulot est toujours aussi impressionnant
Revenir en haut Aller en bas
laugexx
PILOTE SUPERBIKE
laugexx


Masculin Moto actuelle : : R1 bien sur!
Nombre de messages : 1086
Age : 48
Localisation : sur piste ou dans les graviers
Date d'inscription : 28/03/2010

2022/09 Fabrication d’une frette porte – disque Empty
MessageSujet: Re: 2022/09 Fabrication d’une frette porte – disque   2022/09 Fabrication d’une frette porte – disque EmptyDim 2 Oct - 23:45

Impressionnant.
Déjà avoir l idée de fou et je suis toujours avec attention tes travaux
Revenir en haut Aller en bas
yannfz1
pilote MOTO2
yannfz1


Masculin Moto actuelle : : fz1 et r1 2003
Nombre de messages : 460
Age : 49
Localisation : bordeaux
Date d'inscription : 19/12/2020

2022/09 Fabrication d’une frette porte – disque Empty
MessageSujet: Re: 2022/09 Fabrication d’une frette porte – disque   2022/09 Fabrication d’une frette porte – disque EmptyLun 3 Oct - 7:59

quel boulot , félicitations pour ton travail
Revenir en haut Aller en bas
olfox
pilote MOTO2
olfox


Masculin Moto actuelle : : CBR 600 RR 2007
Nombre de messages : 525
Age : 35
Localisation : Lille
Date d'inscription : 13/03/2009

2022/09 Fabrication d’une frette porte – disque Empty
MessageSujet: Re: 2022/09 Fabrication d’une frette porte – disque   2022/09 Fabrication d’une frette porte – disque EmptyVen 14 Oct - 8:36

Super taf !

Le projet a l'air top. Je vais suivre ça !

Tu ne pouvais pas encore gratter qques grammes en arrondissant les coins pointus ou il y a les vis ?
Revenir en haut Aller en bas
MacPepR
PILOTE SUPERBIKE
MacPepR


Masculin Moto actuelle : : 600 CBR 07, RD/LC 85, TZ 80 & 92
Nombre de messages : 1155
Age : 63
Localisation : Arnouville lès Gonesse
Date d'inscription : 17/12/2009

2022/09 Fabrication d’une frette porte – disque Empty
MessageSujet: Re: 2022/09 Fabrication d’une frette porte – disque   2022/09 Fabrication d’une frette porte – disque EmptyVen 14 Oct - 9:04

Oui, il restait encore quelques endroits où faire des copeaux, comme celui que tu mentionnes. Le problème est que plus tu avances, moins tu gagnes en y passant plus de temps. C'est comme d'aller chercher le dernier dixième sur un tour, ça demande beaucoup plus d'énergie que les premières secondes lorsque tu découvres une nouvelle piste.

julien49 aime ce message

Revenir en haut Aller en bas
Sergio 998
pilote SUPERSPORT
Sergio 998


Masculin Moto actuelle : : Ducati 998 - 650SV
Nombre de messages : 729
Age : 60
Localisation : 84
Date d'inscription : 19/07/2010

2022/09 Fabrication d’une frette porte – disque Empty
MessageSujet: Re: 2022/09 Fabrication d’une frette porte – disque   2022/09 Fabrication d’une frette porte – disque EmptyVen 14 Oct - 11:51

Quel résultat ! C'est magnifique, j'adorerai voir usiner ca en temps réel !
Revenir en haut Aller en bas
tonk
EN FORMATION
EN FORMATION
tonk


Masculin Moto actuelle : : 1050 speed triple / 600 hornet piste
Nombre de messages : 22
Age : 42
Localisation : angouleme
Date d'inscription : 20/08/2021

2022/09 Fabrication d’une frette porte – disque Empty
MessageSujet: Re: 2022/09 Fabrication d’une frette porte – disque   2022/09 Fabrication d’une frette porte – disque EmptyVen 14 Oct - 15:46

eh ben ça bricole pas la! travail d'artiste!! bravo.
Revenir en haut Aller en bas
