 Tés de fourche taillés dans la masse

Aller en bas
AuteurMessage
MacPepR
PILOTE SUPERBIKE
MacPepR

Masculin Moto actuelle : : 600 CBR 07, RD/LC 85, TZ 80 & 92
Nombre de messages : 1102
Age : 61
Localisation : Arnouville lès Gonesse
Date d'inscription : 17/12/2009

Tés de fourche taillés dans la masse Empty
MessageSujet: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptyJeu 21 Jan - 22:12

Prenez votre temps, il y a 50 photos.
 A droite sur cette photo, une fourche de Kawasaki ZZR 1100 de 1993. A gauche, une fourche de Kawasaki ZX9R Ninja produite elle à partir de 94.
Tés de fourche taillés dans la masse Ph01_i48

Une ZZR 1 100
Tés de fourche taillés dans la masse Ph0213

Une ZX9R
Tés de fourche taillés dans la masse Ph03_211

L’idée des deux copains demandeurs, qui possèdent la même moto, est d’équiper leurs ZZR de fourches de ZX9R mais en réalisant pour cela des tés qui « évoqueraient » ceux d’origine.
Pour donner une idée de ce qu’ils veulent, ils fournissent un joli dessin sous CAO.
Tés de fourche taillés dans la masse Ph0411

Aucune cote fournie avec ce dessin, mais les deux fourches de la première photo. Yapuka jouer du pied à coulisse et des croquis à main levée.
Avant de commencer le travail, nous convenons aussi de faire le porte-contacteur non pas intégré comme sur le projet initial, mais rapporté et tenu par vissage. Beaucoup plus simple.

Débit des bruts pour commencer.
Tés de fourche taillés dans la masse Ph05_i49

Usinage des chants et des bouts pour que tout soit bien parallèle et perpendiculaire. Les fraiseurs appellent ces opérations le « cubage ».
Tés de fourche taillés dans la masse Ph06_i48

Pointage des emplacements des trous.
Tés de fourche taillés dans la masse Ph07_i47

Ebauche sur perceuse à colonne jusqu’au diamètre 20.
Tés de fourche taillés dans la masse Ph08_i43
Tés de fourche taillés dans la masse Ph09_i39

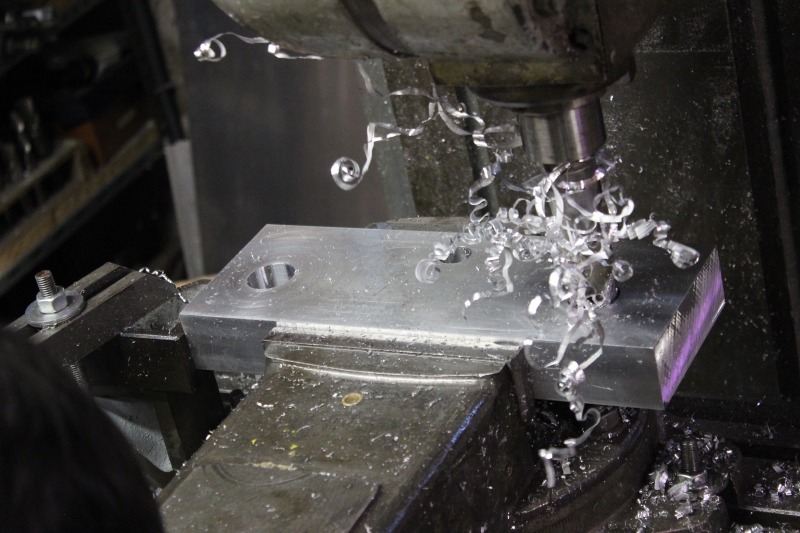

Etapes à 30, 40 et enfin 50 pour les passages des fourreaux Ø 52
Tés de fourche taillés dans la masse Ph10_i38
Tés de fourche taillés dans la masse Ph11_i38

Reprise avec du matériel beaucoup plus précis, comme ici pour l’alésage du tube de colonne qui doit être plus petit que le tube lui-même de 0,05 à 0,07 mm.
Les alésages Ø 52 sont également mis à leur cote définitive.
Tés de fourche taillés dans la masse Ph12_i36

Tracé sommaire de l’arrière des tés.
Tés de fourche taillés dans la masse Ph13_i34

Ebauche des coupes à la scie circulaire.
Tés de fourche taillés dans la masse Ph14_i33

Finition des pans inclinés.
Tés de fourche taillés dans la masse Ph15_i30

Contrôle de la cote de ce qui est l’épaisseur de matière autour du fourreau.
Tés de fourche taillés dans la masse Ph16_i29

Nouveau tracé sommaire et ébauche par sciage des futurs arrondis.
Tés de fourche taillés dans la masse Ph17_i29

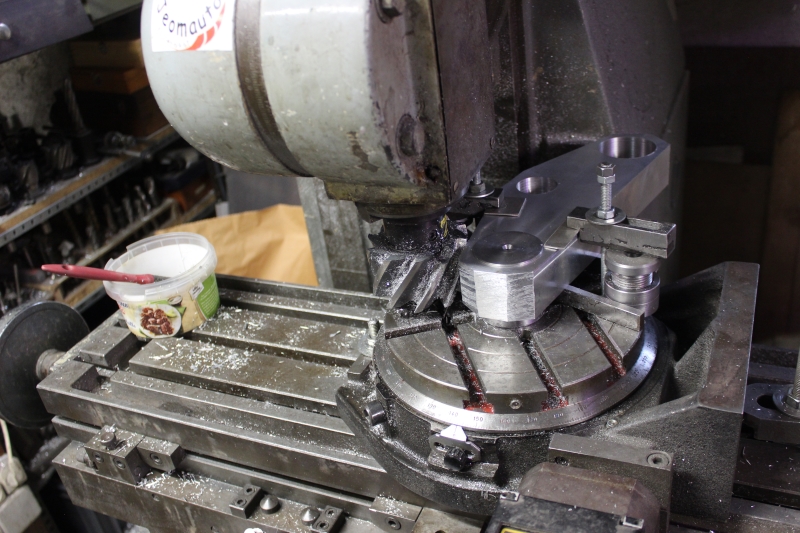

Finition à la fraiseuse équipée d’un plateau tournant des arrondis.
Tés de fourche taillés dans la masse Ph18_i21
Tés de fourche taillés dans la masse Ph19_i21
Tés de fourche taillés dans la masse Ph20_i20

Réalisation des fentes d’élasticité qui permettront le serrage des fourreaux dans les tés.
Tés de fourche taillés dans la masse Ph21_i19
Tés de fourche taillés dans la masse Ph22_i17
Tés de fourche taillés dans la masse Ph23_i19

Pointage des futurs trous des vis de serrage. Pour être perpendiculaire à la fente d’élasticité, le rapporteur qu’on aperçoit en bas à droite est réglé à la bonne inclinaison.
Tés de fourche taillés dans la masse Ph24_i17
Tés de fourche taillés dans la masse Ph25_i13

Reprise sur perceuse à colonne, en utilisant le même rapporteur. Les lamages qui recevront les têtes de vis sont faits immédiatement, sans démonter la pièce mais en changeant le forêt pour une fraise à lamer, visible ici.
Tés de fourche taillés dans la masse Ph26_i13

Taraudage.
Tés de fourche taillés dans la masse Ph27_i13

On continue avec les usinages esthétiques, à commencer par un chanfrein sur l’avant des tés supérieurs.
Tés de fourche taillés dans la masse Ph28_i13

Exécution de petites rainures destinées à rappeler celles que forment les demi-guidons sur le té d’origine ZZR.
Tés de fourche taillés dans la masse Ph29_i13
Tés de fourche taillés dans la masse Ph30_i13

On termine le travail sur les tés avec la réalisation et la mise en place de butées de direction réglables.
Tés de fourche taillés dans la masse Ph31_i11

Gros morceau à venir : le porte-contacteur.
Tés de fourche taillés dans la masse Ph32_i11

Sa fixation inclinée sur le té d’origine ZZR.
Tés de fourche taillés dans la masse Ph33_i11

Vice suprême, l’axe du contacteur n’est pas exactement perpendiculaire à ses points d’appui sur le té, eux-mêmes inclinés par rapport à la surface du té, voir photo précédente. De plus, il a été bien précisé que l’antivol de direction devait rester fonctionnel. Donc, il faut que le contacteur tombe pile en face du logement qui reçoit le doigt de blocage sur le cadre.
Là aussi, il y a fallu jouer du croquis et du pied à coulisse.
Tés de fourche taillés dans la masse Ph34_i11

Cubage de bruts comme d’usage, puis usinage d’un premier pan incliné.
Tés de fourche taillés dans la masse Ph35_i12

Pointage des trous de fixation du contacteur et des passages de vis fixant le porte-contacteur au té.
Tés de fourche taillés dans la masse Ph36_i12

Gorge et embrèvement pour laisser la place au contacteur de se fixer sur son support. Toujours en gérant les diverses pentes.
Tés de fourche taillés dans la masse Ph37_i11
Tés de fourche taillés dans la masse Ph38_i11

Le porte-contacteur terminé (à l’ébavurage près).
Tés de fourche taillés dans la masse Ph39_i11

Tracé et exécution des trous taraudés pour fixer le porte-contacteur eu té .
Tés de fourche taillés dans la masse Ph40_i11

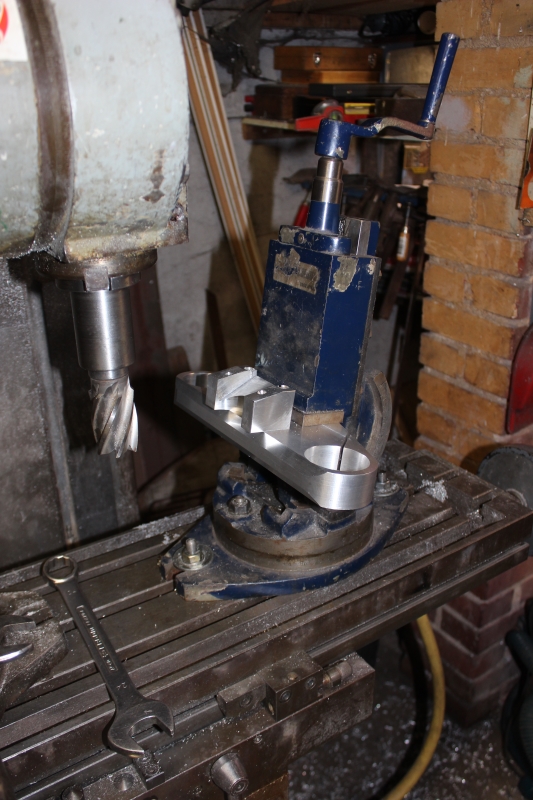

Embrèvement dans le té pour laisser la place du contacteur (flèche). L’étau inclinable est de sortie. Il ne se distingue pas par sa rigidité mais est bien utile dans ce genre de circonstance. Pour faire avec la rigidité, on fait des copeaux moins gros, même si ça prend plus de temps.
Tés de fourche taillés dans la masse Ph41_i11
Tés de fourche taillés dans la masse Ph42_i11
Tés de fourche taillés dans la masse Ph43_i11

Réunion des deux pièces.
Tés de fourche taillés dans la masse Ph44_i11

Vue de dessus avec le contacteur en place.
Tés de fourche taillés dans la masse Ph45_i11

Pesée finale pour le fun. Il en est parti 3,7 kg en copeaux, plus qu’il ne reste de matière.
Tés de fourche taillés dans la masse Ph46_i11

Dépose du tube de colonne ZZR.
Tés de fourche taillés dans la masse Ph47_i11

Aussitôt remonté dans le té inférieur nouveau.
Tés de fourche taillés dans la masse Ph48_i11

Deux vues en sous-ensembles pour terminer.
Tés de fourche taillés dans la masse Ph49_i10
Tés de fourche taillés dans la masse Ph50_r10






DarKTruiTe aime ce message

Revenir en haut Aller en bas
KoRn_IcHoN
pilote SUPERSPORT
KoRn_IcHoN

Masculin Moto actuelle : : S1000RR 2016 piste/route
Nombre de messages : 856
Age : 37
Localisation : Luxembourg
Date d'inscription : 03/11/2012

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptyVen 22 Jan - 7:31

Magnifique!  br
Revenir en haut Aller en bas
Oli
pilote MOTO2
Oli

Masculin Moto actuelle : : Honda CBR1000RR 2012
Nombre de messages : 408
Age : 40
Localisation : Belgique
Date d'inscription : 11/09/2014

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptyVen 22 Jan - 11:52

Pouahhh ça me dépasse tout ça ! Chapeau l'artiste  br
Revenir en haut Aller en bas
Genou Z
PILOTE MOTOGP
Genou Z

Masculin Moto actuelle : : 900rr Repsol; DRZ 400 RSR; WRF 250
Nombre de messages : 3750
Age : 45
Localisation : Nancy 54
Date d'inscription : 07/04/2008

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptyVen 22 Jan - 15:33

C'est beau!
Revenir en haut Aller en bas
Stef821
pilote SUPERSPORT
Stef821

Masculin Moto actuelle : : GSXR 600 K6, route : Ninja 1000 SX
Nombre de messages : 669
Age : 49
Localisation : Val d’Oise
Date d'inscription : 11/08/2018

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptyVen 22 Jan - 17:45

Chapeau bas Wink
Revenir en haut Aller en bas
REDMAN
Administrateur
Administrateur
REDMAN

Masculin Moto actuelle : : VTR 1000 SP1 HONDA + Moto mystère?
Nombre de messages : 22853
Age : 39
Localisation : AIX EN PROVENCE
Date d'inscription : 10/08/2005

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptyVen 22 Jan - 18:56

Magique !!!

Combien d heures de taf?

Le plus dur c est les mesures non?

_________________
ADMINISTRATOR MOTOPISTE.NET DEPUIS 2005



Tés de fourche taillés dans la masse Sticke12
www.motopiste.shop

Motopiste sur les réseaux sociaux :

https://fr-fr.facebook.com/motopiste.net/
https://www.instagram.com/motopiste_redman/
Revenir en haut Aller en bas
MacPepR
PILOTE SUPERBIKE
MacPepR

Masculin Moto actuelle : : 600 CBR 07, RD/LC 85, TZ 80 & 92
Nombre de messages : 1102
Age : 61
Localisation : Arnouville lès Gonesse
Date d'inscription : 17/12/2009

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptyVen 22 Jan - 20:11

47 heures de travail sur les deux jeux de tés, prise de cotes et butées de direction comprises.
13 heures sur les deux porte-contacteurs, prise de cotes comprises.

Les mesures le plus dur ? Pas forcément, mais pour sûr là où la connerie peut avoir le plus de conséquences lorsque tu as usiné et que tu t'aperçois que tu t'es loupé.
Revenir en haut Aller en bas
REDMAN
Administrateur
Administrateur
REDMAN

Masculin Moto actuelle : : VTR 1000 SP1 HONDA + Moto mystère?
Nombre de messages : 22853
Age : 39
Localisation : AIX EN PROVENCE
Date d'inscription : 10/08/2005

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptyVen 22 Jan - 20:25

60 heures ! chapeau !

Mais pièces uniques ;)

Beau boulot !

_________________
ADMINISTRATOR MOTOPISTE.NET DEPUIS 2005



Tés de fourche taillés dans la masse Sticke12
www.motopiste.shop

Motopiste sur les réseaux sociaux :

https://fr-fr.facebook.com/motopiste.net/
https://www.instagram.com/motopiste_redman/
Revenir en haut Aller en bas
isole
pilote MOTO2
isole

Masculin Moto actuelle : : Zx6r 2005
Nombre de messages : 502
Age : 34
Localisation : Moselle
Date d'inscription : 24/10/2009

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptySam 23 Jan - 22:33

Magnifique,  un travail de professionnels. Chapeau l'artiste
Revenir en haut Aller en bas
Defré
pilote MOTO2
Defré

Masculin Moto actuelle : : ZX6R 2009
Nombre de messages : 316
Age : 45
Localisation : Blois
Date d'inscription : 09/08/2015

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptyDim 24 Jan - 14:48

J'ai les yeux qui brillent ! Super boulot !
Revenir en haut Aller en bas
motard.de.choc
PILOTE MOTO3
motard.de.choc

Masculin Moto actuelle : : chauffeur poid lourd/moto sur circuit
Nombre de messages : 296
Age : 61
Localisation : Lambesc
Date d'inscription : 28/11/2006

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptyLun 25 Jan - 0:14

bravo, il faut compter combien pour une telle réalisation ?
Revenir en haut Aller en bas
MacPepR
PILOTE SUPERBIKE
MacPepR

Masculin Moto actuelle : : 600 CBR 07, RD/LC 85, TZ 80 & 92
Nombre de messages : 1102
Age : 61
Localisation : Arnouville lès Gonesse
Date d'inscription : 17/12/2009

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptyLun 25 Jan - 0:38

Pour les deux jeux de tés et les deux porte-contacteurs.
Ca a été facturé 1 800 €, matière comprise. 14 kg de Fortal coûtent dans les 200 € quand-même.

motard.de.choc aime ce message

Revenir en haut Aller en bas
BLADE919
VALENTINO ROSSI DU FORUM
VALENTINO ROSSI DU FORUM
BLADE919

Masculin Nombre de messages : 5842
Age : 48
Localisation : 94
Date d'inscription : 12/08/2005

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptyLun 25 Jan - 17:32

bravo pour le boulot...j'adore...c'est magnifique....merci pour le partage
Revenir en haut Aller en bas
Milou
PILOTE 103 SP
Milou

Masculin Moto actuelle : : Yam R6 2006
Nombre de messages : 70
Age : 29
Localisation : Grand Est
Date d'inscription : 21/10/2019

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptyLun 25 Jan - 18:40

Quelle patience !

Très beau taff ! thumright
Revenir en haut Aller en bas
R6ced
PILOTE MOTO3


Masculin Nombre de messages : 270
Age : 38
Localisation : Savoie
Date d'inscription : 27/06/2011

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptySam 30 Jan - 12:10

des copeaux, des copeaux  br

Perso, j'aurais finis les alésages des tubes après la réalisations des fentes. en tout cas c'est comme ca que je fais au boulot ;)
Revenir en haut Aller en bas
wabrooo
PILOTE MOTO3
wabrooo

Masculin Moto actuelle : : CBR 1000 RR '08
Nombre de messages : 283
Age : 44
Localisation : Belgique
Date d'inscription : 18/01/2017

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptySam 30 Jan - 18:46

@MacPepR a écrit:
47 heures de travail sur les deux jeux de tés, prise de cotes et butées de direction comprises.
13 heures sur les deux porte-contacteurs, prise de cotes comprises.

@MacPepR a écrit:
Ca a été facturé 1 800 €, matière comprise. 14 kg de Fortal coûtent dans les 200 € quand-même




Ben dis donc, mon jardinier demande plus à l'heure pour couper la haie...

Bravo en tout cas pour tes réalisation, comme à chaque fois j'admire le boulot! Je rêve de posséder le dixième de ton atelier!!!
Revenir en haut Aller en bas
Jum_78
pilote MOTO2
Jum_78

Masculin Moto actuelle : : daytona R - 2012
Nombre de messages : 354
Age : 38
Localisation : HR
Date d'inscription : 04/03/2012

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptyMer 10 Fév - 10:58

Magnifique br
Revenir en haut Aller en bas
Olfo
PILOTE MOTO3


Masculin Moto actuelle : : CBR 1000 RR 2008
Nombre de messages : 267
Age : 46
Localisation : Saint-Cloud
Date d'inscription : 14/05/2013

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptyMer 10 Fév - 14:51

Superbe, grand merci de nous faire partager.
Un rêve de pouvoir fabriquer ce genre de pièce.
Revenir en haut Aller en bas
octaveerjebel

octaveerjebel

Masculin Moto actuelle : : S1000RR
Nombre de messages : 19
Age : 44
Localisation : Suisse
Date d'inscription : 05/01/2021

Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse EmptyMer 10 Fév - 22:47

Alors là je dis '' Beau travail Monsieur'' la mécanique à ce niveau, c'est vraiment de l'Art  br
Revenir en haut Aller en bas
Contenu sponsorisé




Tés de fourche taillés dans la masse Empty
MessageSujet: Re: Tés de fourche taillés dans la masse   Tés de fourche taillés dans la masse Empty

Revenir en haut Aller en bas

Tés de fourche taillés dans la masse
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
WWW.MOTOPISTE.NET  :: TECHNIQUE & MECANIQUE :: Technique moto-
Sauter vers:
