Salut a tous,

Je voudrais savoir ce que vous pensez d'un post ou on pourrait regrouper toutes les bricoles maison qu'on fait soit-même ayant un rapport avec la moto. Cela permettrait de nous donner des idées ...

Par exemple, une bequille que j'ai fais ce WE en tube de 30 mm assez épais et des roulettes de roller
==> cout de la bequille = 3€ de roulements (j'ai changé les roulements des roues qui étaient HS et la caissière s'est plantée, elle m'a facturé des rustines de vélo sinon c'est 10€ les roulements ...) et 5€ de peinture. Le tube, c'est de la recup' ...

Vos "bricoles maison" Imgp2530t

Je pense pas qu'elle casse ... Vos "bricoles maison" Icon_rambo

Prochaine étape : une table élévatrice (faut que je trouve un verin et une pompe hydraulique assez costauds ...)
Revenir en haut Aller en bas
jetpilot
PILOTE SUPERBIKE
jetpilot

Masculin Moto actuelle : : Magnum racing
Nombre de messages : 1187
Age : 34
Localisation : Sydney
Date d'inscription : 06/05/2009

Vos "bricoles maison" Empty
MessageSujet: Re: Vos "bricoles maison"   Vos "bricoles maison" EmptyLun Mai 24 2010, 15:33

beau travail, par contre tu fixesncomment ta moto? (pas de fourchettes, ni de patins) scratch
Revenir en haut Aller en bas
K-micaz
PILOTE MOTO3


Masculin Nombre de messages : 150
Age : 30
Localisation : Sur ma bécane
Date d'inscription : 16/01/2010

Vos "bricoles maison" Empty
MessageSujet: Re: Vos "bricoles maison"   Vos "bricoles maison" EmptyLun Mai 24 2010, 15:35

Je suis en train de faire l'autre axe (y'en a qu'un sur la photo) et sur ces axes viendront 2 morceaux de cornière recouverte d'une plaque de caoutchouc (même principe que les bequilles du commerce)
Revenir en haut Aller en bas
yero
pilote MOTO2
yero

Masculin Moto actuelle : : rsv piste, 600 monster route
Nombre de messages : 474
Age : 42
Localisation : 77
Date d'inscription : 17/07/2006

Vos "bricoles maison" Empty
MessageSujet: Re: Vos "bricoles maison"   Vos "bricoles maison" EmptyLun Mai 24 2010, 18:50

mon derrick:

Vos "bricoles maison" IMG_0027

mon équilibreuse :

Vos "bricoles maison" IMG_0025

ma vielle decolleuse:

Vos "bricoles maison" IMG_0026
Revenir en haut Aller en bas
K-micaz
PILOTE MOTO3


Masculin Nombre de messages : 150
Age : 30
Localisation : Sur ma bécane
Date d'inscription : 16/01/2010

Vos "bricoles maison" Empty
MessageSujet: Re: Vos "bricoles maison"   Vos "bricoles maison" EmptyLun Mai 24 2010, 19:37

Sympa tout ça Vos "bricoles maison" Icon_wink
La vanne du derrick est faite maison aussi ? si oui je pourrais avoir un peu de details dessus ?
Revenir en haut Aller en bas
yero
pilote MOTO2
yero

Masculin Moto actuelle : : rsv piste, 600 monster route
Nombre de messages : 474
Age : 42
Localisation : 77
Date d'inscription : 17/07/2006

Vos "bricoles maison" Empty
MessageSujet: Re: Vos "bricoles maison"   Vos "bricoles maison" EmptyLun Mai 24 2010, 19:48

derrick 100% maison, des que je retrouve la video des premiers essai je la met

en fait c'est ni plus ni moins que le principe d'une soupape mais avec un joint torique en plus
Revenir en haut Aller en bas
Mortalus
PILOTE MOTOGP
Mortalus

Masculin Moto actuelle : : R1
Nombre de messages : 2774
Age : 35
Localisation : Besançon
Date d'inscription : 20/03/2008

Vos "bricoles maison" Empty
MessageSujet: Re: Vos "bricoles maison"   Vos "bricoles maison" EmptyLun Mai 24 2010, 21:20

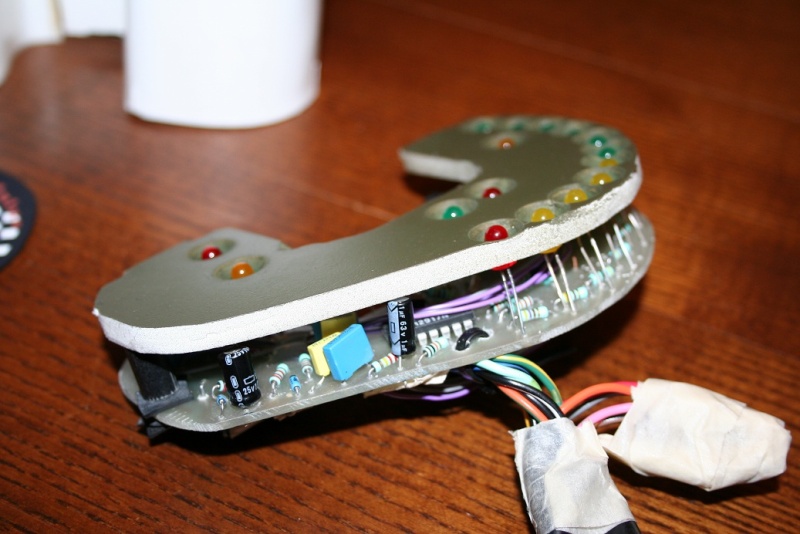

Mon compte tour fait maison sur un bandit pour ma première sortie piste ^^

Vos "bricoles maison" Img_0610

Vos "bricoles maison" Img_0611

Compte tour a usage unique :D

Vos "bricoles maison" Img_1110


Mode bourrin à la disqueuse pour gagner en garde au sol sur un R6 2001

Vos "bricoles maison" P1010011

ça donne ça

Vos "bricoles maison" P1010012

Redressage d'une boucle arrière en mode manouche :p

Vos "bricoles maison" P1010211

Outil de torture pour soirée SM qui sert aussi à desserrer la noix d'embrayage :D
Vos "bricoles maison" P1020312

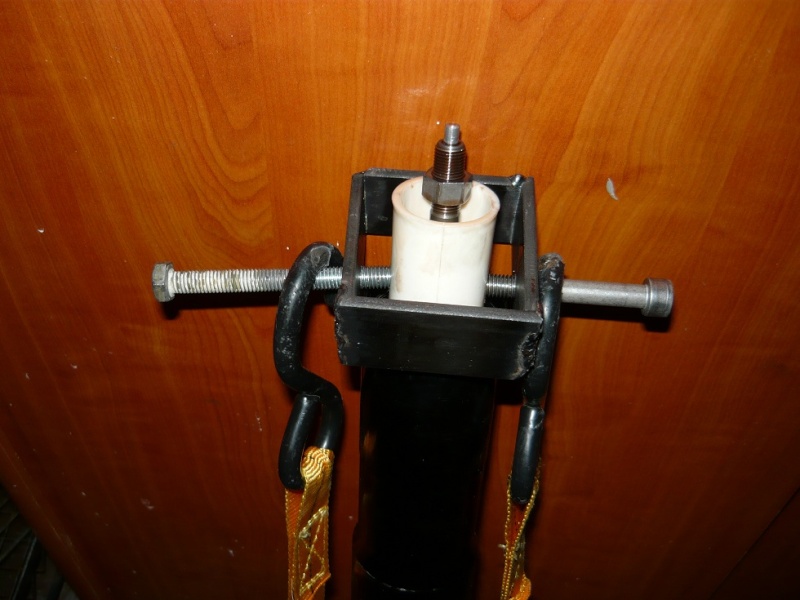

Outil top design pour faire une vidange de fourche au 100ème de mL près !
